Recuperar calor residual
El intercambiador de tubos de vidrio se instala aguas abajo para aprovechar más calor residual de los gases.
Intercambiadores de tubos de vidrio
Aprovechar el calor residual de los gases de combustión: las superficies de vidrio borosilicato y las piezas de acero protegidas permiten recuperar calor incluso en condiciones corrosivas.
Descubrir la técnica
El material marca la diferencia.
El vidrio borosilicato forma las superficies de intercambio. Las piezas de acero en contacto con los gases y las juntas de los tubos son de PTFE.
Imagen original · detalle del producto
Intercambiadores de tubos de vidrio: construcción modular, diseño individual.
Material, medios y construcción determinan la ejecución concreta.
Vidrio borosilicato
Las superficies son de vidrio borosilicato resistente a los ácidos. Es adecuado cuando la temperatura puede bajar del punto de rocío ácido.
Proteger acero y juntas

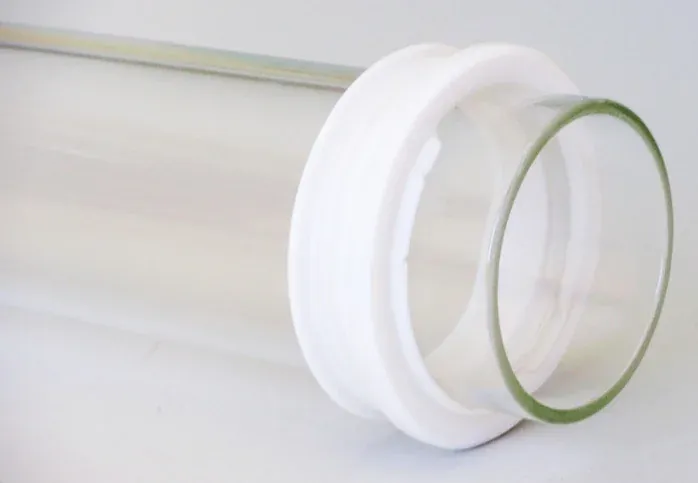

Las piezas de acero en contacto con los gases llevan recubrimiento de PTFE; cada tubo de vidrio se sella con juntas de PTFE.
Intercambiadores de tubos de vidrio de un vistazo.
El material y los medios determinan la ejecución.
| Producto | Diseño | Aplicación | Detalles |
|---|---|---|---|
| Intercambiador de tubos de vidrio | Vidrio borosilicato | Recuperación de calor con superficies de vidrio borosilicato. | Ver detalles |
Intercambiadores de tubos de vidrio en detalle.
Intercambiador de tubos de vidrio
Recuperación de calor con superficies de vidrio borosilicato.
- Superficies de intercambio
- Vidrio borosilicato
- Protección del acero
- Recubrimiento de PTFE en piezas en contacto con los gases
- Estanqueidad
- Juntas de PTFE
- Medio que cede calor
- Máx. 260 °C
Al extraer más calor residual de los gases de combustión, la temperatura puede bajar del punto de rocío ácido. Para esta aplicación se instala un intercambiador de tubos de vidrio aguas abajo.
La combinación de vidrio borosilicato, piezas de acero con PTFE y juntas de PTFE sirve de protección contra la corrosión. La idoneidad real debe confirmarse según la composición de los medios y las condiciones de operación.
Debido a los materiales empleados, la temperatura del medio que cede calor está limitada a 260 °C. De ello no se deriva una garantía general de los límites de operación de cada planta.
Documentación técnica.
Intercambiadores de calor recuperativos
Solicite a Kablitz la documentación técnica adecuada para su producto y aplicación.
Actualizado:
Solicitar documentación por correoRecuperación de calor para su planta.
Hable con Kablitz sobre medios, temperaturas y condiciones de montaje.
Rellenar el cuestionarioPreparar una consulta técnica
¿Qué datos ayudan a dimensionar el sistema?
Son útiles los caudales de gases y aire, las temperaturas de entrada y salida, la presión de servicio y las pérdidas de carga admisibles. Si los conoce, indique composición de gases, punto de rocío y espacio de instalación.
¿Puedo consultar sin todos los datos de diseño?
Sí. Los campos técnicos son opcionales: indique los datos conocidos y deje los puntos pendientes para la siguiente conversación.
