Suministrar calor de proceso
El vapor puede calentar distintos procesos industriales.
Calderas de vapor
Calor de proceso y generación eléctrica con vapor. Distintos tipos de caldera se combinan con los sistemas de combustión Kablitz según el combustible y la aplicación.
Descubrir la técnica
De la combustión al vapor.
El esquema de proceso original muestra la interacción de los componentes. Es una representación de ejemplo, no una simulación ni un diseño vinculante.
Imagen original · detalle del producto
Calderas de vapor: construcción modular, diseño individual.
Material, medios y construcción determinan la ejecución concreta.
Generar electricidad
El vapor puede utilizarse en turbinas para generar electricidad. La combinación depende de la planta.
Combinar tecnología
Las calderas y los sistemas de combustión Kablitz se combinan para cada aplicación. Kablitz suministra también tecnología completa para centrales de cogeneración.
Tipos de caldera de un vistazo.
El tipo depende de la planta concreta.
| Producto | Diseño | Aplicación | Detalles |
|---|---|---|---|
| Caldera acuotubular vertical | Biomasa | Caldera acuotubular vertical para un diseño específico de la planta. | Ver detalles |
| Caldera acuotubular horizontal | Caldera acuotubular horizontal / tail-end | Caldera acuotubular horizontal para un diseño específico de la planta. | Ver detalles |
| Caldera mixta pirotubular | Caldera pirotubular con pantalla de tubos de agua | Caldera mixta pirotubular para un diseño específico de la planta. | Ver detalles |
Calderas de vapor en detalle.

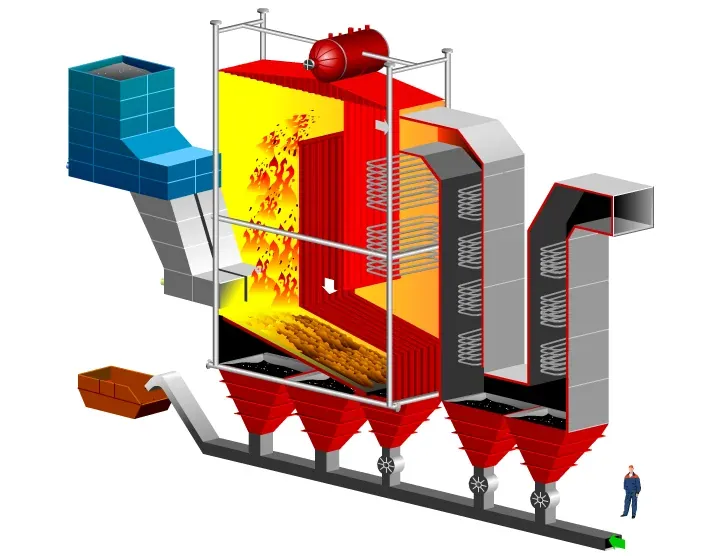

Caldera acuotubular vertical
Caldera acuotubular vertical para un diseño específico de la planta.
- Combustible
- Biomasa
- Potencia
- Hasta aprox. 120 MW
- Presión
- Hasta aprox. 100 bar
- Temperatura
- Hasta aprox. 520 °C
Calderas acuotubulares verticales clásicas para biomasa. Potencia, presión y temperatura son límites superiores por separado y no describen un punto de operación conjunto.
Caldera acuotubular horizontal
Caldera acuotubular horizontal para un diseño específico de la planta.
- Diseño
- Caldera acuotubular horizontal / tail-end
- Combustible
- Madera usada y RDF/SRF
Las calderas acuotubulares horizontales se emplean para la combustión de madera usada y RDF/SRF.
Caldera mixta pirotubular
Caldera mixta pirotubular para un diseño específico de la planta.
- Diseño
- Caldera pirotubular con pantalla de tubos de agua
- Presión
- Hasta aprox. 40 bar
- Producción de vapor
- Hasta aprox. 40 t/h
Las calderas pirotubulares con pantalla de refrigeración de tubos de agua se ejecutan como calderas mixtas. El diseño concreto y las condiciones de operación admisibles se definen para cada planta.
Al cargarlo, el vídeo se reproduce desde YouTube (Google) en modo de privacidad mejorada y se transmite a Google información, incluida su dirección IP y datos del navegador. Privacidad
Documentación técnica.
Central de cogeneración de biomasa
Solicite a Kablitz la documentación técnica adecuada para su producto y aplicación.
Actualizado:
Solicitar documentación por correoCalor y electricidad para su planta.
Hable con Kablitz sobre medios, temperaturas y condiciones de montaje.
ContactarPreparar una consulta técnica
¿Qué datos ayudan a dimensionar el sistema?
Describa la forma de energía, la potencia y las condiciones de servicio. Para vapor son útiles caudal másico, presión y temperatura; para agua caliente, aceite térmico o gas caliente, las temperaturas y potencias correspondientes.
¿Puedo consultar sin todos los datos de diseño?
Sí. Los campos técnicos son opcionales: indique los datos conocidos y deje los puntos pendientes para la siguiente conversación.
