Movimiento según necesidad
Varios accionamientos hidráulicos independientes mueven las filas de barras de parrilla. La velocidad y la carrera se ajustan para cada accionamiento.
Parrillas refrigeradas por aire
Sistemas de parrilla modulares para la combustión de biomasa y otros combustibles sólidos. Los accionamientos hidráulicos y las zonas de aire primario regulables permiten adaptarlos a cada combustible.
Comparar sistemas de parrilla
Combustible.
Movimiento.
Aire de combustión.
Las filas de la parrilla mueven el combustible. El aire entra por debajo a través de la parrilla y refrigera al mismo tiempo su superficie.
Representación esquemática del principioParrillas refrigeradas por aire: un sistema, regulación individual.
El movimiento del combustible y el aporte de aire se ajustan entre sí.
Aire donde se necesita
Las zonas de aire primario, regulables individualmente, conducen el aire de combustión a través de ranuras en las barras hasta el lecho de combustible.
Refrigeración por aire
El aire de combustión aportado refrigera a la vez la superficie de la parrilla. El diseño se adapta a las propiedades del combustible.
¿Qué parrilla se adapta al combustible?
Tres diseños de la gama actual de un vistazo.
| Tipo de parrilla | Diseño | Aplicación | Detalles |
|---|---|---|---|
| Parrilla 415 | Parrilla de avance escalonada | Parrilla de avance para distintos combustibles sólidos. | Ver tipo 415 |
| Parrilla 400 | Superficie de parrilla horizontal | Sistema de parrilla horizontal para potencias menores. | Ver tipo 400 |
| Parrilla 116 | Parrilla de empuje escalonada longitudinalmente | Parrilla de empuje para combustibles limpios. | Ver tipo 116 |
Los tipos de parrilla en detalle.

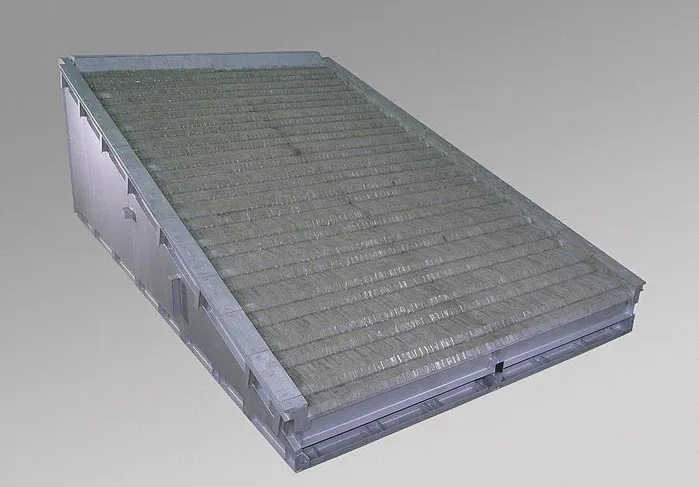

Parrilla 415
Parrilla de avance para distintos combustibles sólidos.
- Diseño
- Parrilla de avance escalonada
- Combustible
- Distintos combustibles sólidos
- Humedad
- Hasta el 65 %
- Reconversión
- Refrigeración por agua con el tipo 715
Las filas de barras fijas y móviles se alternan. Cada segunda fila hace avanzar el combustible; el combustible quemado se evacua en el extremo inferior de la parrilla a través de la tolva de escorias.
El movimiento de avance cerrado de toda la fila de barras es poco sensible a impurezas como piezas metálicas. Los accionamientos y las zonas de aire primario se regulan de forma independiente.
El tipo 415 y el tipo 715 refrigerado por agua son compatibles. Es posible una reconversión posterior a refrigeración por agua.
Parrilla 400
Superficie de parrilla horizontal
Parrilla 400
Sistema de parrilla horizontal para potencias menores.
- Diseño
- Superficie de parrilla horizontal
- Rango de potencia
- Aprox. 3–10 MW
- Regulación
- Accionamientos y zonas de aire primario individuales
El tipo 400 está previsto para potencias pequeñas de aproximadamente 3 a 10 MW. A diferencia de los otros tipos, tiene una superficie horizontal.
También en esta versión los accionamientos y las zonas de aire primario se regulan individualmente.
Parrilla 116
Parrilla de empuje para combustibles limpios.
- Diseño
- Parrilla de empuje escalonada longitudinalmente
- Combustible
- Combustibles limpios
- Humedad
- Hasta el 65 %
- Versiones
- Refrigerada por aire o por agua
En cada fila de sección se disponen por pares una barra fija y otra con movimiento horizontal. En sentido longitudinal, las secciones forman una estructura escalonada.
La velocidad de carrera se ajusta de forma independiente para cada cilindro. El aire primario se regula por secciones. Existen versiones refrigeradas por aire y por agua.
Documentación técnica.
Sistemas de parrilla para biomasa, madera usada y combustibles derivados de residuos
Solicite a Kablitz la documentación técnica adecuada para su producto y aplicación.
Actualizado:
Solicitar documentación por correoSu planta empieza con el combustible.
Hable con Kablitz sobre combustible, condiciones de uso y potencia deseada.
ContactarPreparar una consulta técnica
¿Qué datos ayudan a dimensionar el sistema?
Describa el combustible, la cantidad disponible, la humedad y la demanda de energía. Un análisis del combustible y los datos del emplazamiento ayudan a adaptar la combustión al proyecto.
¿Puedo consultar sin todos los datos de diseño?
Sí. Los campos técnicos son opcionales: indique los datos conocidos y deje los puntos pendientes para la siguiente conversación.
