Restwärme zurückgewinnen
Der Glasrohr-Wärmetauscher wird nachgeschaltet, um weitere Restwärme im Rauchgas zu nutzen.
Glasrohr-Wärmetauscher
Restwärme aus Rauchgas nutzen: Heizflächen aus Borosilikatglas und geschützte Stahlteile ermöglichen die Wärmerückgewinnung auch unter korrosiven Bedingungen.
Technik entdecken
Der Werkstoff macht den Unterschied.
Borosilikatglas bildet die Heizflächen. Rauchgasberührte Stahlteile und die Abdichtung der Glasröhren sind aus PTFE ausgeführt.
Originalabbildung · ProduktdetailModular aufgebaut. Individuell ausgelegt.
Werkstoff, Medien und Aufbau bestimmen die konkrete Ausführung.
Borosilikatglas einsetzen
Die Heizflächen bestehen aus säurebeständigem Borosilikatglas. Es eignet sich für den Einsatz bei möglicher Unterschreitung des Säuretaupunkts.
Stahlteile und Dichtungen schützen

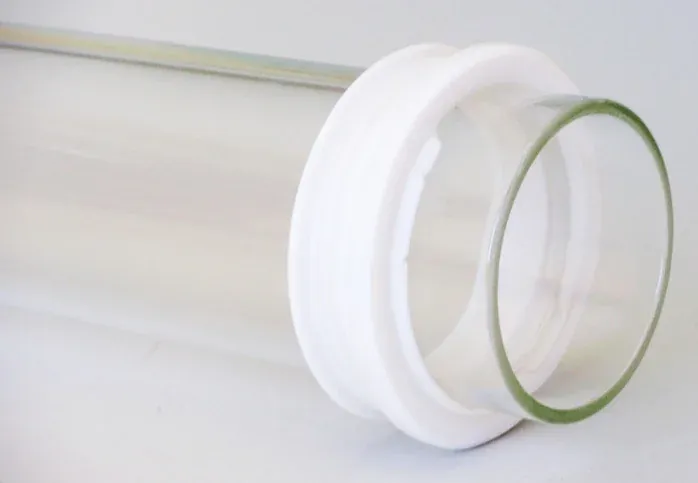

Rauchgasberührte Stahlteile werden mit PTFE beschichtet; die einzelnen Glasröhren werden mit PTFE-Dichtungen abgedichtet.
Die Ausführung im Überblick.
Werkstoff und Medien bestimmen die Ausführung.
| Produkt | Bauart | Einsatzprofil | Details |
|---|---|---|---|
| Glasrohr-Wärmetauscher | Borosilikatglas | Wärmerückgewinnung mit Heizflächen aus Borosilikatglas. | Details ansehen |
Die Technik im Detail.
Glasrohr-Wärmetauscher
Wärmerückgewinnung mit Heizflächen aus Borosilikatglas.
- Heizflächen
- Borosilikatglas
- Stahlschutz
- PTFE-Beschichtung an rauchgasberührten Teilen
- Abdichtung
- PTFE-Dichtungen
- Wärmeabgebendes Medium
- Max. 260 °C
Beim weiteren Entzug von Restwärme aus dem Rauchgas kann der Säuretaupunkt unterschritten werden. Für diese Anwendung wird ein Glasrohr-Wärmetauscher nachgeschaltet.
Die Kombination aus Borosilikatglas, PTFE-beschichteten Stahlteilen und PTFE-Dichtungen dient dem Korrosionsschutz. Die tatsächliche Eignung ist anhand der Medienzusammensetzung und der Betriebsbedingungen zu bestätigen.
Aufgrund der eingesetzten Materialien ist die Temperatur des wärmeabgebenden Mediums auf 260 °C begrenzt. Eine allgemeine Zusicherung der Betriebsgrenzen jeder Anlage wird daraus nicht abgeleitet.
Technische Unterlagen.
Rekuperative Wärmetauscher
Fragen Sie bei Kablitz nach den passenden technischen Unterlagen für Ihr Produkt und Ihre Anwendung.
Unterlagen per E-Mail anfragenWärmerückgewinnung für Ihre Anlage.
Besprechen Sie Medien, Temperaturen und Einbaubedingungen mit Kablitz.
Fragebogen ausfüllenTechnische Anfrage vorbereiten
Welche Angaben helfen bei der Auslegung?
Hilfreich sind Rauchgas- und Luftmengen, Ein- und Austrittstemperaturen, Betriebsdruck und zulässige Druckverluste. Beschreiben Sie auch die Rauchgaszusammensetzung, den Taupunkt und den verfügbaren Einbauraum, soweit bekannt.
Ist eine Anfrage ohne vollständige Auslegungsdaten möglich?
Ja. Die technischen Checklistenfelder sind optional; geben Sie die bereits bekannten Daten an und lassen Sie offene Punkte für die weitere Abstimmung frei.
Projektanfrage startenWärmetauscher anfragen
Fragebogen für Ihr Angebot.
Die Fragen folgen der Checkliste, mit der unsere Ingenieure ein Angebot vorbereiten. Alles außer den Kontaktdaten ist freiwillig: Lassen Sie offen, was Sie noch nicht wissen.
