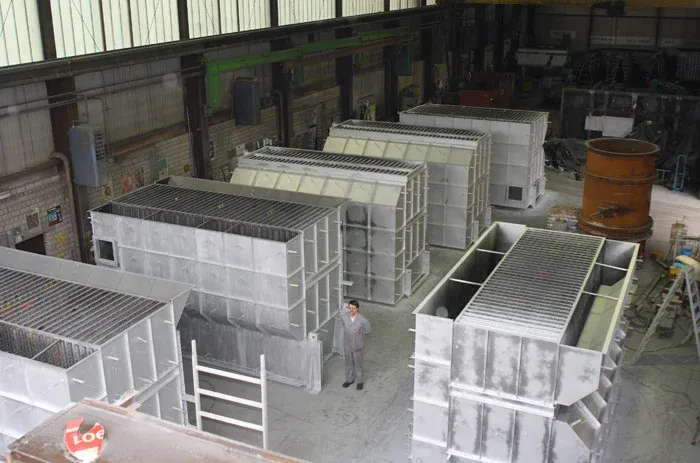

Intercambiadores de calor de fundición de placas con aletas

Für gasförmige Medien wie:

  • Hidrógeno
  • Gas natural
  • Oxígeno
  • Aire
  • Gases residuales de procesos de combustión
    (gases de combustión de petróleo liviano y pesado, petróleo diésel, biomasa)

El intercambiador de calor de placas con aletas Kablitz para medios gaseosos posee un versátil diseño construido en fundición de hierro de alta calidad. El probado diseño, disposición y dimensionamiento de las superficies de intercambio con aletas garantizan alta transferencia de calor, esto es, máxima concentración de superficie de calefacción, hasta 68 m²/m³, traduciéndose en unidades compactas. La estructura autoportante permite las más diversas disposiciones y el sistema estandarizado y modular de aletas permiten una implementación siempre rentable. Más aún, la alta resistencia a la corrosión de la fundición confieren al intercambiador de calor con aletas Kablitz una larga vida útil, sin mayor necesidad de mantenimiento. Mediante sopladores de hollín o rastrillos lavadores es posible una limpieza automática.



Sección de una placa que muestra el diseño alternado de aletas cóncavas y convexas.

Desde 1921 provee Richard Kablitz GmbH intercambiadores de calor con aletas.

El flujo de gas o aire se distribuye por toda la superficie de transferencia, de una aleta a otra, forzando continuamente las capas límite hacia el centro del flujo. Así se reduce al máximo el subenfriamiento local y, con esto, el ensuciamiento y corrosión de la superficie de intercambio.

Ventajas del uso del fundición:

  • Alta resistencia a la corrosión
  • Resistencia al desgaste
  • Buena conductividad térmica
  • Resistencia a la alta presión
  • Alta elasticidad

Área de aplicación del intercambiador de calor Kablitz

Las placas con aletas se ensamblan en módulos y éstos a su vez en bloques. Cada módulo es sellado individualmente. Cada intercambiador de calor es diseñado individualmente para atender a los requerimientos.

Ensamblaje de la placa con aletas

Sección de un módulo
(2 placas con aletas)

Temperaturas máximas de funcionamiento permitidas
Medio calefactor: 680 °C
Medio calefaccionado: 480 °C

Intercambiador de calor instalado con un canal lateral de admisión de aire.
